Ремонт спектрофотометра ПЭ-5400УФ: диагностика, симптомы и типовые неисправности

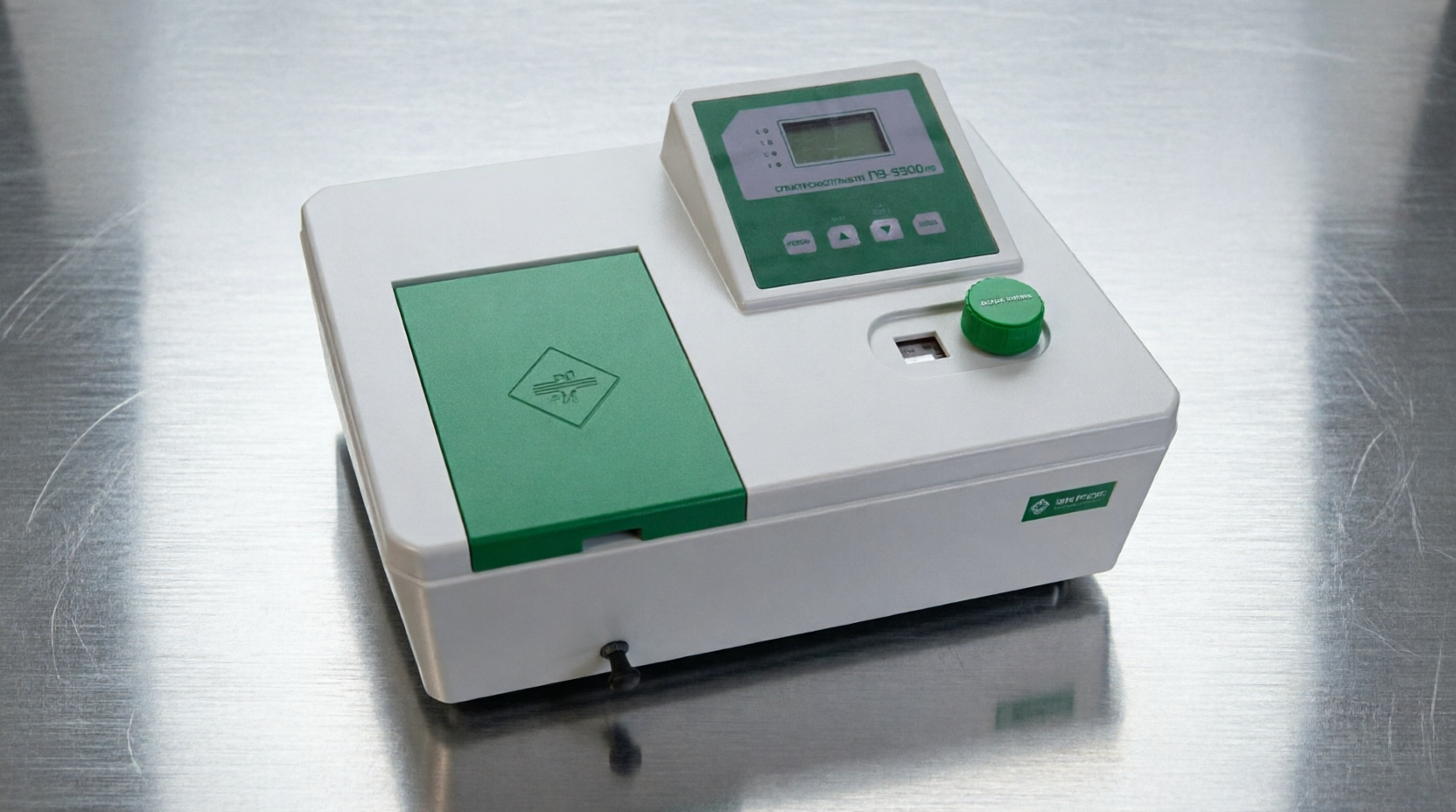

Спектрофотометр ПЭ-5400УФ — российский прибор, который производит петербургская компания «ЭКРОСХИМ». Однолучевая схема, монохроматор с дифракционной решёткой, галогенная и дейтериевая лампы. Диапазон 190–1000 нм — УФ и видимая область.

Прибор популярен в эколого-аналитических, санитарно-эпидемиологических и производственных лабораториях. Мы ремонтируем ПЭ-5400УФ не первый год. И знаем: большинство обращений связано с лампами, кюветами и «плывущей» калибровкой. В этой статье разбираем, как распознать проблему и когда пора звонить в сервис.

1. Что представляет собой ПЭ-5400УФ

Прибор построен по однолучевой схеме. Свет от лампы проходит через монохроматор с дифракционной решёткой, выделяется нужная длина волны, затем проходит через кювету с образцом и попадает на кремниевый фотодиод.

Ключевое отличие от «просто фотометра» — работа в УФ-области. Это значит: две лампы. Галогенная для видимого диапазона, дейтериевая для УФ. Обе — расходники с ограниченным ресурсом.

Что важно для эксплуатации? Кюветное отделение рассчитано на кюветы с длиной оптического пути до 100 мм. Можно ставить кюветы от КФК-3. Стекло для видимой области, кварц — для УФ.

❓ Вопрос к вам: Вы уверены, что при работе ниже 325 нм используете кварцевые кюветы? Если стеклянные — прибор будет показывать ерунду, и это не поломка.

2. Типовые неисправности: что ломается чаще всего

Статистика обращений по ПЭ-5400УФ показывает три основные группы проблем.

Лампы. Галогенка живёт 1000–2000 часов. Дейтериевая — сопоставимо. Симптомы: прибор не выходит на 100% пропускания, ошибка калибровки, «шум» на коротких волнах.

Кюветы и кюветодержатель. Самая коварная группа. Загрязнение, царапины, неправильная установка — всё это даёт паразитное рассеяние. В руководстве прямо сказано: смещение кюветодержателя относительно оптической оси — одна из причин неверных показаний.

Калибровка. «Плывущие» показания, минус в оптической плотности, невозможность обнуления. Причин может быть несколько — от банального загрязнения оптики до сбоя в электронике.

❓ Проверьте себя: Когда вы последний раз меняли лампы? Если больше двух лет при ежедневной работе — они уже на исходе.

3. Признаки износа лампы: как понять без вскрытия

Лампа — расходник, и рано или поздно её придётся менять. Вопрос: как понять, что дело именно в ней, не разбирая прибор?

Признаки, которые видит пользователь:

• Прибор не выходит на 100% пропускания при пустом кюветном отделении
• Вырос шум на коротких длинах волн
• Ошибка калибровки при включении
• Дрейф показаний — цифры «плывут» даже без образца

Что можно проверить самостоятельно, не вскрывая прибор:

• Убедиться, что крышка кюветного отделения закрыта плотно
• Проверить, что кюветы чистые и правильно стоят в держателе
• Убедиться, что для УФ используется кварц, а не стекло

Если после этих проверок прибор всё равно не выходит на 100% — скорее всего, лампа на исходе. Дальше — вопрос сервиса.

❓ Вопрос на подумать: Если бы лампа стоила 3 000 ₽, а её неправильная замена — 40 000 ₽ ремонта оптики, вы бы рискнули?

4. Ошибка темнового тока и дрейф показаний

Одна из частых жалоб на ПЭ-5400УФ — невозможность установить 100% пропускания или дрейф показаний. В руководстве перечислены конкретные причины, которые можно проверить без вскрытия прибора:

• Экранируется пучок света — проверьте положение кюветы
• Неточно установлена лампа — скорее всего, нужна юстировка
• Лампа старая или неисправна — замените
• Неисправность прибора — обратитесь в сервис

Что можно сделать самостоятельно, не вскрывая прибор:

• Проверить, закрыта ли крышка кюветного отделения
• Проверить положение кюветы в держателе
• Убедиться, что кювета установлена в правильную позицию

Если после этих проверок 100% не устанавливается — скорее всего, лампа на исходе или сбилась юстировка. Это работа для сервиса.

5. Проверка длины волны без разборки прибора

Если прибор подвергался удару или неправильному обращению — нужно проверить точность установки длины волны. Есть способ, который можно сделать **без вскрытия** прибора.

Что для этого нужно:

• Фильтр ПС-7 (входит в комплект к прибору)
• Режим измерения пропускания (Т)
• 20 минут прогрева после включения

Фильтр ПС-7 имеет два чётких пика оптической плотности: вблизи 431 нм и 585,5 нм. Если прибор показывает минимум пропускания в этих точках с отклонением не более ±1 нм — с длинами волн всё в порядке.

Если отклонение больше: это уже повод для обращения в сервис. Программная калибровка длины волны делается через сервисное меню, и без опыта туда лучше не лезть.

6. Поверка и метрология

ПЭ-5400УФ внесён в Госреестр СИ под номером 44866-10. Межповерочный интервал — 1 год.

Поверка проводится по методике МП-242-1736-2014. Основное средство поверки — комплект светофильтров КС-105.

7. Когда нужен сервис, а не самостоятельный ремонт

Проверка настроек, контроль наработки ламп, проверка длины волны по ПС-7 — это лаборатория может делать сама. Но есть зоны, куда лучше не лезть.

Что доверяем сервису:

• Замена ламп (галогенной и дейтериевой) с юстировкой
• Ремонт платы управления и блока питания
• Юстировка монохроматора и осветителя
• Программная калибровка длины волны (через сервисное меню)
• Сложная диагностика, когда симптомы неясны

Что можно сделать самостоятельно:

• Проверка калибровки по фильтру ПС-7 (без вскрытия)
• Проверка настроек перед вызовом сервиса
• Контроль наработки ламп

❓ Вопрос на подумать: Ваш прибор показывает минус на всех методиках или только на одной? Если на одной — проблема в методике, а не в приборе.
