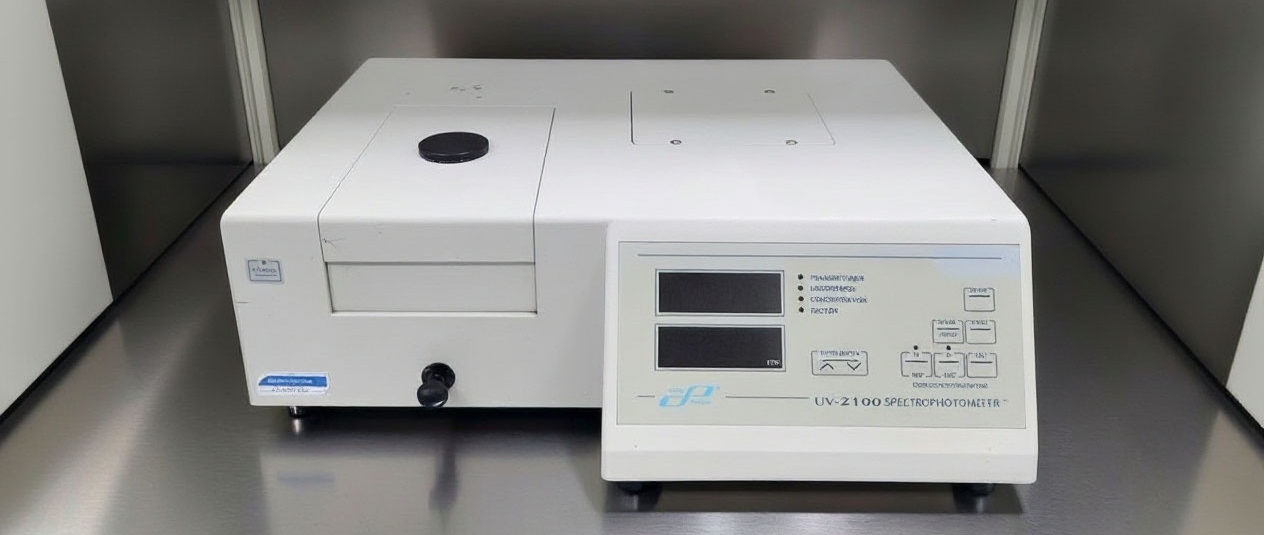

Спектрофотометр UNICO 2100
Цена: по запросу
✅ Гарантия — 12 мес.
🚚 Доставка по России и СНГ
📋 Готов к поверке в ФБУ «Тест-С.-Петербург»
Спектрофотометр UNICO 2100 — один из немногих импортных приборов, который заслужил доверие российских лабораторий. Почему? Он «заточен» под наши реалии: кюветное отделение под стандарт КФК, доступная цена, ежегодная поверка силами местных ЦСМ.
За 12 лет работы с этими приборами мы повидали всякое — от банального перегорания лампы до слетевших калибровок после скачков напряжения. В этом руководстве собрали всё, что нужно лаборанту или инженеру: от первого включения до самостоятельной замены лампы и подготовки к поверке.
1. Назначение и технические характеристики
2. Принцип работы: как свет превращается в результат
3. Правила эксплуатации: что убивает прибор быстрее всего
4. Ремонт и замена лампы своими руками
5. Поверка UNICO 2100 в 2026 году
6. Частые ошибки лаборантов
7. Что делать с прибором дальше: 5 шагов
8. Чек-лист подготовки к работе
1. Назначение и технические характеристики
Прибор закрывает базовые задачи фотометрии в видимом диапазоне. Если ваша лаборатория работает с окрашенными растворами, определяет концентрации фотометрическими методиками — UNICO 2100 справится. По функционалу он полностью заменяет устаревшие КФК и ФЭК, но делает это быстрее и точнее.
Кому подходит:
- Клинические и биохимические лаборатории
- Экологический контроль (вода, почва)
- Пищевые производства
- Лаборатории качества на промышленных предприятиях
Что важно помнить про модификации? Модель 2100 работает в диапазоне 325–1000 нм. Версия 2100UV расширена до 200–1000 нм за счёт дейтериевой лампы. Если ваши методики не выходят за видимый диапазон, UV-версия не нужна — переплатите впустую.
Таблица 1. Основные технические параметры
| Параметр | UNICO 2100 | UNICO 2100UV |
|---|---|---|
| Спектральный диапазон | 325–1000 нм | 200–1000 нм |
| Оптическая плотность (измерение) | 0,01–2,0 Б | 0,01–2,0 Б |
| Погрешность пропускания | ±1,0% | ±1,0% |
| Погрешность установки длины волны | ±2,0 нм | ±2,0 нм |
| Спектральный интервал | 5 нм | 5 нм |
| Источник света | Галогеновая лампа 12V 20W | Галогеновая + дейтериевая |
| Кюветное отделение | Стандарт КФК, 5–100 мм | Стандарт КФК, 5–100 мм |
| Интерфейсы | RS-232C, mini-USB | RS-232C, mini-USB |
| Госреестр СИ | № 54737-13 | № 95310-25 |
| 🟢 Вердикт: для 90% рутинных методик в видимом диапазоне хватает базовой модели. UV-версия нужна только при работе с белками, нуклеиновыми кислотами и методиками ниже 325 нм. | ||
2. Принцип работы: как свет превращается в результат
Разберём цепочку от лампы до цифры на экране.
Шаг 1. Источник света. Галогеновая лампа 12V 20W даёт широкий спектр. Свет собирается зеркалом и направляется на входную щель монохроматора.
Шаг 2. Монохроматор. Ключевой узел. Дифракционная решётка (1200 штрихов/мм) разлагает свет в спектр. Поворот решётки через механизм позволяет выделить нужную длину волны. Выделенный пучок проходит через выходную щель.
Шаг 3. Кюветное отделение. Свет проходит через кювету с образцом. Часть энергии поглощается раствором. Чем выше концентрация вещества — тем меньше света дойдёт до детектора.
Шаг 4. Детектор. Кремниевый фотодиод преобразует световой поток в электрический сигнал. Сила тока пропорциональна интенсивности прошедшего света.
Шаг 5. Микропроцессор. Плата обрабатывает сигнал по закону Бугера–Ламберта–Бера: A = ε × l × C. На экран выводится оптическая плотность, пропускание или концентрация.
Почему всё держится на стабильности источника? Галогенка со временем «садится» — спектр смещается, интенсивность падает. Результаты плывут. Своевременная замена лампы — не роскошь, а необходимость.
3. Правила эксплуатации: что убивает прибор быстрее всего
Статистика наших ремонтов неумолима: 60% отказов UNICO 2100 связаны с нарушением простых правил эксплуатации. Разберём главные.
Правило №1. Влажность — главный враг. Оптические элементы (решётка, зеркала) покрыты тонким слоем алюминия. При повышенной влажности металл окисляется — «мутнеет». Свет теряется, шумы растут. В инструкции прямо сказано: перед включением вынуть силикагель из кюветного отделения, после работы — вернуть обратно.
Правило №2. Кюветы — только чистые и правильные. Стеклянные кюветы используйте только для длин волн выше 325 нм. Ниже — кварц, иначе стекло просто не пропустит УФ. Заполняйте кювету на 2/3–4/5 объёма. Вытирайте капли только специальной бумагой, не пальцами.
Правило №3. Не трогайте монохроматор. Юстировка решётки и зеркал — работа для сервисного инженера с оптической скамьёй. Самостоятельное вмешательство гарантированно сбивает градуировку по длинам волн.
Правило №4. Стабильное питание. Прибор чувствителен к скачкам напряжения. Если у вас в сети бывают «просадки» — ставьте хотя бы простой сетевой фильтр. Сгоревший блок питания — частая причина обращения.
4. Ремонт и замена лампы своими руками
Производитель прямо говорит: сервис сводится к периодической замене галогенной лампы — эту операцию лаборатория может выполнить сама. Дейтериевую лампу в UV-версии лучше доверить сервису, там свои нюансы с юстировкой.
Как понять, что лампа «устала»?
- Прибор перестал выходить на 100% пропускания при пустом кюветном отделении
- Вырос «шум» на коротких длинах волн (325–400 нм)
- Индикатор самодиагностики показывает ошибку калибровки (Р3 на экране)
Замена галогенной лампы: пошагово
- Отключите прибор от сети. Дайте остыть 15–20 минут.
- Снимите верхнюю крышку корпуса (обычно 4 винта).
- Найдите ламповый отсек — он за монохроматором, ближе к задней стенке.
- Аккуратно извлеките лампу из патрона. Не касайтесь колбы пальцами — жир оставит след, стекло лопнет при нагреве.
- Установите новую лампу (12V 20W, вертикальная спираль). Проверьте, чтобы цоколь вошёл плотно.
- Закройте корпус. Включите прибор, дайте прогреться 15 минут.
- Проверьте калибровку: режим T, пустой кюветный отсек — должно быть 100%. Если нет — возможно, сбилась юстировка, нужен сервис.
Где брать лампу? Оригинальная галогенка для UNICO 2100 и КФК-3КМ стоит в районе 7 000–8 000 ₽. Подходит лампа от КФК-3КМ — они взаимозаменяемы.
Что точно НЕ стоит делать самому:
- Юстировка монохроматора
- Ремонт платы управления
- Замена дейтериевой лампы (требуется настройка по эталону)
5. Поверка UNICO 2100 в 2026 году
Прибор внесён в Госреестр СИ под номером 54737-13. Межповерочный интервал — 12 месяцев. Это значит: ежегодно нужна поверка в аккредитованной организации (ЦСМ или коммерческая метрологическая служба).
Сколько стоит поверка? В 2026 году расценки ЦСМ начинаются от 4 956 ₽. Коммерческие структуры могут брать дороже, но иногда предлагают выезд на место.
Что проверяют при поверке?
- Установка длины волны (по эталонным светофильтрам КС-105)
- Погрешность пропускания
- Дрейф показаний за час
- Уровень рассеянного света
Подготовка к поверке:
- Прибор должен отработать 15–20 минут после включения
- Кюветы чистые, без царапин
- Заглушка (кювета «0») на месте
- Силикагель из кюветного отделения вынут
6. Частые ошибки лаборантов: проверьте себя
Собрали то, что видим в сервисе чаще всего.
Ошибка 1. Работа без прогрева. Прибор включили — сразу за анализ. Лампа и электроника не вышли на режим. Результаты «плывут» первые 15–20 минут.
Ошибка 2. Грязные кюветы. Отпечатки, капли, разводы от неправильной бумаги. Каждый дефект на оптической поверхности — дополнительное рассеяние. Погрешность растёт незаметно.
Ошибка 3. Забыли про холостую пробу. Прибор нужно «обнулить» по раствору сравнения. Пропустили шаг — получили сдвиг на всю серию.
Ошибка 4. Использование стеклянных кювет в УФ. UV-версия при 250 нм со стеклом не работает. Нужен кварц.
Ошибка 5. Игнорирование ошибок самодиагностики. При включении прибор проходит тесты Р1–Р4. Если на этапе Р3 ошибка — лампа или монохроматор. Не игнорируйте.
Микро-кейс из практики. К нам обратилась лаборатория с жалобой: UNICO 2100 «занижает» результаты на 15–20% по сравнению с контрольными пробами. Приехали, проверили — лампа отработала больше 2000 часов. Спектр сместился в длинноволновую область. Заменили лампу, отъюстировали монохроматор — отклонения ушли в пределы ±2%. Иногда проблема решается заменой расходника, а не капитальным ремонтом.
7. Что делать с прибором дальше: 5 шагов
1. Проверьте наработку лампы. Если больше 1000 часов — планируйте замену в ближайший месяц.
2. Оцените состояние силикагеля. Влажный — замените. Сухой — верните в кюветное отделение.
3. Осмотрите кюветы. Царапины, сколы, мутность — на выброс. Для УФ — только кварц.
4. Проверьте дату поверки. Истекает в ближайшие 3 месяца — записывайтесь в ЦСМ заранее.
5. Оцените условия размещения. Прибор не должен стоять у радиатора, под кондиционером или на вибрирующей поверхности.
Подготовка к работе
- Установите прибор на ровной поверхности, вдали от источников тепла и вибрации
- Подключите к сети 220 В, желательно через сетевой фильтр
- Включите и дайте прогреться 15–20 минут
- Выньте силикагель из кюветного отделения перед работой
- Проверьте чистоту кювет (для УФ — только кварц)
- Установите нужную длину волны
- Проведите калибровку по холостой пробе
- Выполните измерения, сохраните результаты
- Верните силикагель в кюветное отделение после работы
- Проверьте дату следующей поверки
