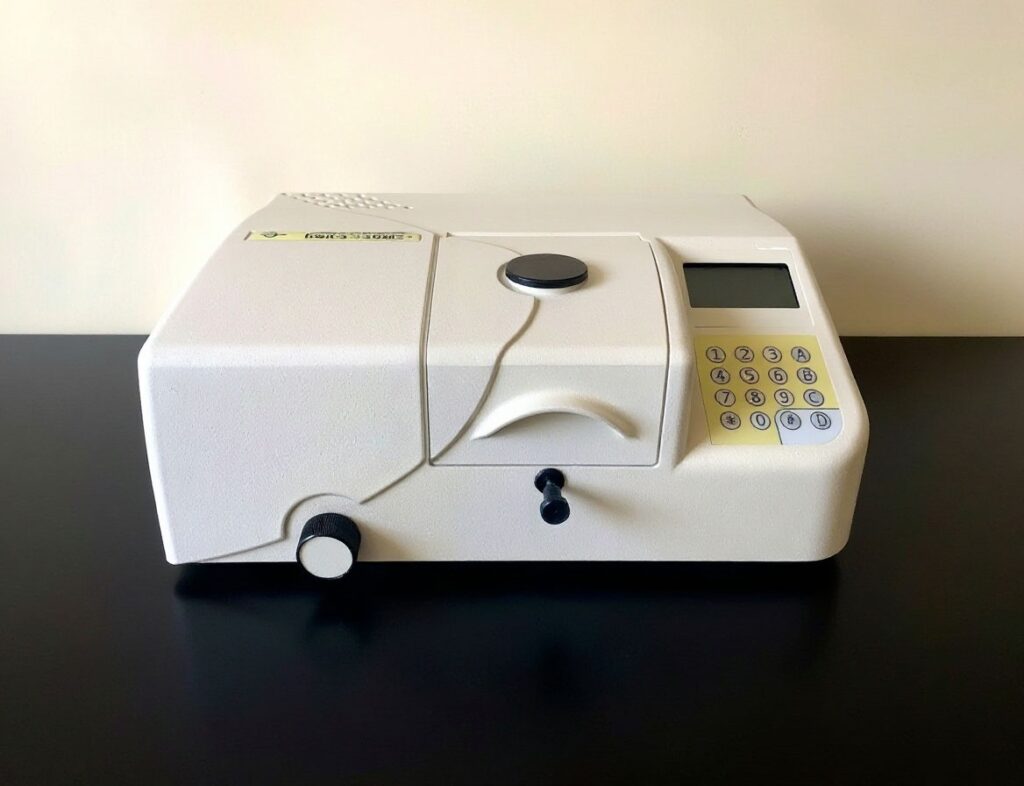

КФК-3-30МЗ — это не отдельная модель, а заводское обозначение фотометра КФК-3-01, выпускаемого Загорским оптико-механическим заводом (ЗОМЗ). В маркировке «30МЗ» — это код предприятия-изготовителя.
Прибор хорошо известен в лабораториях России и СНГ: он прост, надёжен и ремонтопригоден. В этой статье мы разберём, чем КФК-3-30МЗ отличается от других модификаций, как с ним работать, какие ошибки возникают и что делать, если прибор вышел из строя.
1. Что такое КФК-3-30МЗ и чем он отличается
2. Технические характеристики
3. Порядок работы: пошаговая инструкция
4. Типовые ошибки и что они означают
5. Поверка: сроки, методика, документы
6. Ремонт: что ломается и сколько стоит
7. Частые вопросы
8. Чек-лист: подготовка КФК-3 к работе
1. Что такое КФК-3-30МЗ и чем он отличается
КФК-3-30МЗ — это фотоэлектрический фотометр (колориметр), предназначенный для измерения коэффициента пропускания и оптической плотности прозрачных жидких растворов. Прибор работает в спектральном диапазоне от 315 до 990 нм и применяется в аналитических лабораториях теплоэнергетики, водоснабжения, металлургии, химической и пищевой промышленности.
Главное, что нужно понять: «30МЗ» — это не модификация, а обозначение завода. КФК-3-01, КФК-3-01-«ЗОМЗ» и КФК-3-30МЗ — это один и тот же прибор, выпускаемый ОАО «ЗОМЗ».
Серия КФК-3 включает три базовые модификации:
КФК-3-01 — базовая модель с портом RS-232 для подключения к компьютеру.
КФК-3-02 — с термостатируемым кюветным отделением. Для биохимических и медицинских тестов, где важна стабильная температура.
КФК-3-03 — с проточной кюветой и насосом для подготовки проб. Для лабораторий с большим потоком однотипных анализов.
Госреестр: КФК-3 внесён в Госреестр СИ под номером 32672-06. Межповерочный интервал — 2 года.
2. Технические характеристики
Собрали ключевые параметры в одну таблицу. Эти данные пригодятся при выборе кювет, планировании поверки и сравнении с другими моделями.
Таблица 1. Основные технические характеристики КФК-3-01 (30МЗ)
| Параметр | Значение |
|---|---|
| Спектральный диапазон показаний, нм | 315 – 1000 |
| Спектральный диапазон измерений, нм | 330 – 780 |
| Диапазон измерения коэффициента пропускания, % | 1 – 93 |
| Диапазон показаний оптической плотности, Б | 0 – 3 |
| Диапазон измерений оптической плотности, Б | 0,004 – 2 |
| Погрешность установки длины волны, нм | ±3 |
| Абсолютная погрешность измерения пропускания, % | ±0,6 |
| Источник излучения | Галогеновая лампа КГМ12-10-2 |
| Длина кювет (оптический путь), мм | 1, 3, 5, 10, 20, 30, 50, 100 |
| Питание | 220 В, 50 Гц |
| Потребляемая мощность, В·А | не более 60 |
| Габариты, мм | 405 × 360 × 165 |
| Масса, кг | не более 11 |
3. Порядок работы: пошаговая инструкция
КФК-3-30МЗ не требует сложной подготовки. Но есть нюансы, которые влияют на точность.
Шаг 1. Прогрев прибора
Включите прибор тумблером «СЕТЬ». Начнётся автоматическая процедура прогрева:
- 2,5 минуты — на дисплее отображается «ПРОГРЕВ ПРИБОРА» и таймер
- 5 минут — учитывается нулевой отсчёт, включается источник излучения
- 10 минут — прибор подаёт звуковой сигнал и выводит надпись «ГОТОВ К РАБОТЕ»
Шаг 2. Установка длины волны
Ручкой установки длин волн выставьте нужное значение. При работе на длине волны 400 нм возможна нестабильная работа — в этом случае установите 400 ± 2 нм.
Шаг 3. Установка кювет
В кюветное отделение устанавливаются две кюветы:
- Дальнее гнездо — кювета с «холостой пробой» (растворитель или контрольный раствор)
- Ближнее гнездо — кювета с исследуемым раствором
Шаг 4. Калибровка (установка 100% или 0)
Ручку перемещения кювет установите в крайнее левое положение — в световой пучок вводится кювета с холостой пробой. Нажмите клавишу «#». На дисплее отобразится «T = 100,0 ± 0,2%» или «A = 0,000 ± 0,002». Если отклонение больше — нажмите «#» повторно.
Шаг 5. Измерение
Переместите ручку вправо до упора — в световой пучок войдёт кювета с исследуемым раствором. На дисплее отобразится значение коэффициента пропускания или оптической плотности.
Повторите измерение 3 раза. Результат — среднее арифметическое.
4. Типовые ошибки и что они означают
На дисплее КФК-3 могут появляться сообщения об ошибках. Вот что они означают и что делать.
Таблица 2. Расшифровка типовых ошибок
| Сообщение | Причина | Что делать |
|---|---|---|
| «НЕТ СВЕТА» | Лампа не горит, сбито световое пятно, загрязнена оптика | Проверить лампу, почистить кюветное отделение |
| «Err 1» | Ошибка при калибровке, нестабильный нуль | Проверить кюветы, прогреть прибор, повторить калибровку |
| «Err 2» | Ошибка памяти или платы управления | Требуется диагностика |
| «Err 3» | Ошибка при измерении, выход за диапазон | Проверить концентрацию раствора, выбрать другую кювету |
| Показания «плывут» | Загрязнена оптика, нестабильное напряжение, не прогрет | Почистить оптику, проверить питание, прогреть 10 минут |
5. Поверка: сроки, методика, документы
КФК-3-30МЗ внесён в Госреестр СИ. Это значит, что прибор подлежит обязательной периодической поверке.
Межповерочный интервал — 2 года.
Поверка проводится по методике МП 025.М4-20, утверждённой ФГУП «ВНИИОФИ». Основные операции:
- Внешний осмотр
- Опробование
- Определение спектрального диапазона
- Определение диапазона измерений СКНП
- Определение погрешности установки длины волны
- Определение погрешности измерений СКНП
Для поверки используются интерференционные светофильтры из набора КНФ-1-01.
Что нужно для поверки: паспорт прибора, предыдущее свидетельство о поверке (если есть), заявка.
6. Ремонт: что ломается и сколько стоит
КФК-3 — ремонтопригодный прибор. Большинство неисправностей устраняются в сервисном центре.
Таблица 3. Типовые неисправности КФК-3-30МЗ
| Неисправность | Причина | Стоимость |
|---|---|---|
| Лампа не горит | Ресурс лампы исчерпан (250 часов) | от 13 500 руб. |
| «Плывущие» показания | Загрязнение оптики, сбито световое пятно | от 13 500 руб. |
| Ошибка Err 2 | Неисправность платы управления | от 28 000 руб. |
| Не калибруется | Износ лампы, сбой ПО, неисправность фотоприёмника | от 38 000 руб. |
| Полное восстановление | Комплексная неисправность | от 40 000 руб. |
| Итог: ремонт в разs дешевле нового прибора за 210 000 руб. | ||
Реальный кейс из практики
К нам обратилась лаборатория из Твери. КФК-3-01 перестал выходить на 100% пропускания. При калибровке показания «улетали» за 110%, прибор выдавал ошибку.
Наши инженеры диагностировали проблему за час: лампа отработала ресурс, а световое пятно сбилось из-за вибрации. Заменили лампу, отъюстировали оптику, проверили по стандартным светофильтрам. Ремонт обошёлся в 41 200 рублей. Прибор вернулся в лабораторию через два дня.
7. Частые вопросы
Чем КФК-3-30МЗ отличается от КФК-3-01?
Ничем. «30МЗ» — это заводское обозначение. КФК-3-01-«ЗОМЗ» и КФК-3-30МЗ — один и тот же прибор.
Какой межповерочный интервал у КФК-3-30МЗ?
2 года.
Можно ли использовать КФК-3 для измерения концентрации?
Да, после предварительной градуировки по стандартным растворам. Прибор позволяет строить калибровочные графики и определять концентрацию.
Какая лампа используется в КФК-3?
Галогеновая лампа КГМ12-10-2. Ресурс — около 250 часов.
Что делать, если прибор не выходит на 100% пропускания?
Проверьте кювету (чистая ли, нет ли царапин). Убедитесь, что прибор прогрет 10 минут. Если не помогло — нужна диагностика.
Вы ремонтируете КФК-3-30МЗ?
Да. Мы работаем с фотометрами серии КФК-3 с 2008 года. Проводим диагностику, ремонт, настройку и поверку.
8. Чек-лист: подготовка КФК-3 к работе
- Установите прибор на ровной поверхности, вдали от прямых солнечных лучей
- Подключите к сети 220 В
- Включите тумблер «СЕТЬ» и дождитесь сигнала «ГОТОВ К РАБОТЕ» (10 минут)
- Установите нужную длину волны
- Поместите кювету с холостой пробой в дальнее гнездо
- Поместите кювету с исследуемым раствором в ближнее гнездо
- Проведите калибровку (нажмите «#»)
- Выполните измерение (переместите ручку вправо)
- Повторите 3 раза, вычислите среднее
